Mikrobolometer

Das Fraunhofer IMS verfügt über Technologien zur Herstellung von kundenspezifischen ungekühlten Infrarotsensoren auf Basis von Mikrobolometern.

Mikrobolometer

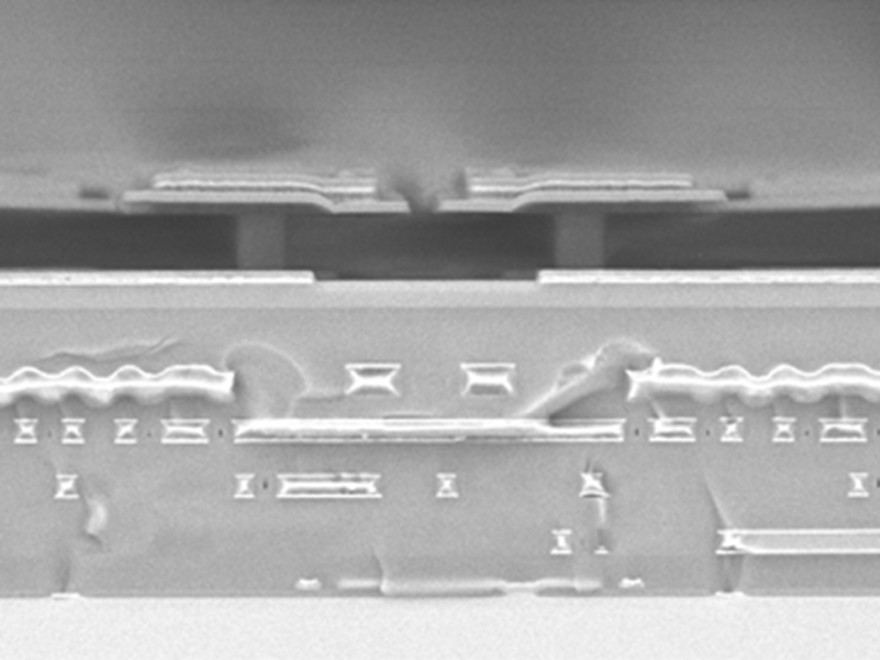

SEM-Aufnahme eines Mikrobolometers (Querschnitt)
© Fraunhofer IMS
SEM-Aufnahme eines Mikrobolometers (Querschnitt)

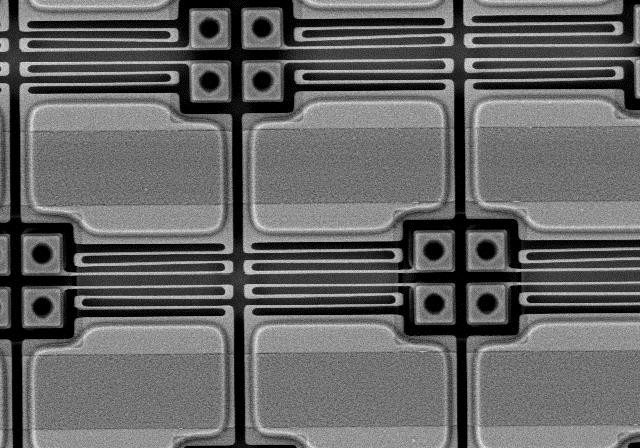

SEM-Aufnahme eines Mikrobolometers (Draufsicht)
© Fraunhofer IMS
SEM-Aufnahme eines Mikrobolometers (Draufsicht)

Die Entwicklung von kundenspezifischen ungekühlten Infrarotsensoren am Fraunhofer IMS in Duisburg baut auf der Verwendung von mehreren innovativen Technologien auf. Die entwickelten ungekühlten Infrarotsensoren (IR-Imager) basieren auf der Mikrobolometer-Technologie für Anwendungen im Wellenlängenbereich 3 µm bis 5 µm oder 8 µm bis 14 µm. Das Mikrobolometer als Sensorelement eines ungekühlten IR-Imager arbeitet nach dem thermischen Prinzip. Bei ihm wird die einfallende IR-Strahlung von einer Sensormembran absorbiert und aufgrund einer sehr guten thermischen Isolierung entsprechend der einfallenden Leistung in eine Temperaturerhöhung und einer damit verbundenen Widerstandänderung konvertiert.

Das Fraunhofer IMS hat als eine Kernkompetenz einen eigenen Herstellungsprozess für Mikrobolometer  entwickelt und ist damit der einzige Hersteller von Mikrobolometern in Deutschland. Für die Auslesetechnologie dieser Mikrobolometer wurde am Fraunhofer IMS eine CMOS-Ausleseschaltung  entwickelt, die durch parallelen Einsatz einer Vielzahl von ΣΔ-ADC die temperaturbedingte Widerstandsänderung der Mikrobolometer in digitale Werte umwandelt. Die digitale und rauscharme Auslese von Mikrobolometern wird im haus-internen Reinraum mittels einer 0,35 μm CMOS-Technologie gefertigt.

Mikrobolometer als Sensorelemente eines ungekühlten Infrarotsensors funktionieren nach dem thermischen Prinzip und müssen daher zur Reduzierung von thermischen Verlusten infolge von Gaskonvektion in einem Vakuumgehäuse arbeiten. Das Fraunhofer IMS hat durch die Entwicklung einer Vakuum-Chip-Scale-Packages Technologie (CSP) das kleinstmögliche Vakuumgehäuse für ungekühlte IR-Imager realisiert. Dieses Vakuum-Chip-Scale-Package enthält ein IR-transparentes Fenster mit einer Antireflexionsschicht und weist neben dem Größenvorteil auch Kostenvorteile durch den integrierten Herstellungsprozess auf.

Basierend auf diesen Technologien: der Mikrobolometer-Technologie, der digitalen Ausleseschaltung und der Vakuum-Chip-Scale-Technologie, hat das Fraunhofer IMS ein digitales IRFPA (infrared focal plane array) mit QVGA-Auflösung und 17 µm Pixelpitch entwickelt. Damit wurde die Entwicklung eines skalierbaren, kompakten, kostengünstigen und einfach betriebenen IR-Imagers durchgeführt.

Das Fraunhofer IMS hat auf Basis dieses digitalen IRFPAS auch den weltweit ersten Infrarot-Zeilensensor mit 340 Pixeln realisiert. Die Anzahl der Zeilen ist dabei je nach Kundenwunsch digital konfigurierbar (2 – 256 Zeilen).

Zur Erprobung der IRFPAs beim Kunden hat das Fraunhofer IMS ein IRFPA Eval-Kit Kamera entwickelt. Diese Kamera ermöglicht es neuen Anwendern, den IR-Imager schnell in Betrieb zu nehmen und zu evaluieren. Die IR-Kamera besteht aus der IR-Optik, der Aufnahme des eigentlichen IR-Imagers, Ausleseelektronik, Schnittstellenelektronik und Betriebssoftware realisiert. Ein modularer Aufbau der Kamera erlaubt eine schnelle und einfache Anpassung an unterschiedliche Varianten der am Fraunhofer IMS hergestellten IR-Imager.

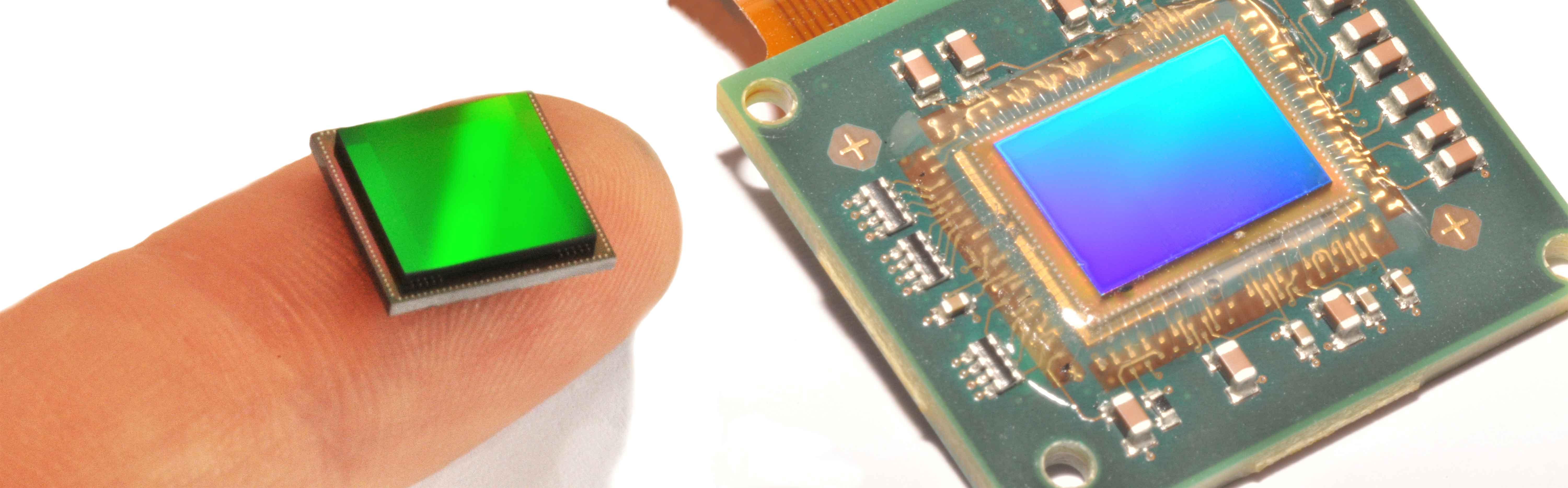

Digitale 17 µm IRFPA

Easy-to-use ungekühlter digitaler 17 µm QVGA-IR-Imager.

Eval-Kit IRFPA-Kamera

IRFPA Eval-Kit ermöglicht es neuen Anwendern schnell diesen IR-Imager in Betrieb zu nehmen und zu evaluieren.
